Мультиметр/Осциллограф

Это приложение поможет превратить твой смартфон в Мультиметр/Осциллограф.
Этот Мультиметр/Осциллограф позволяет измерять:
1 — Вольты от 0 до 30 в ( возможно увеличить изменив значение делителя напряжения)
2 — Освещение
3 — Температуру от -40 до 150º
4 — Короткое замыкание

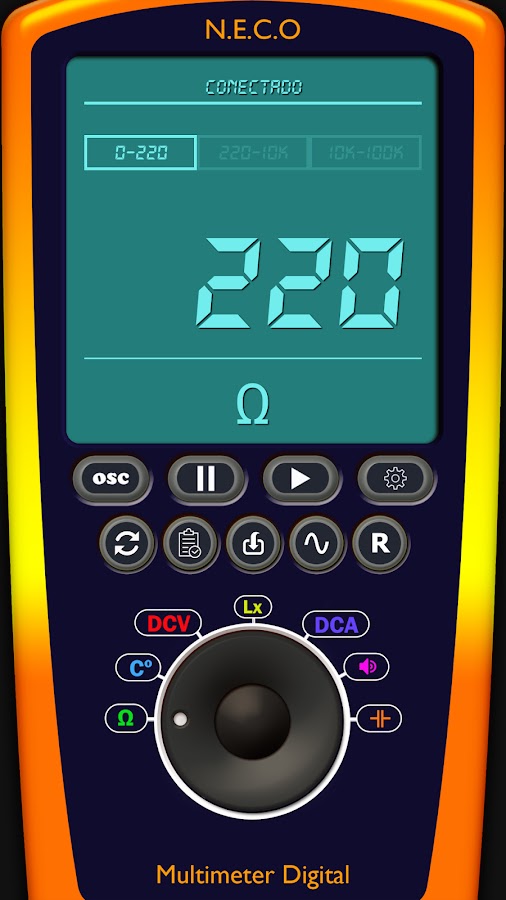

5 — Сопротивление(омы) от 1оМ до 300 кОм
6 — Частоту сигнала от 20 до 20000 герц.
7 — Амплитуду

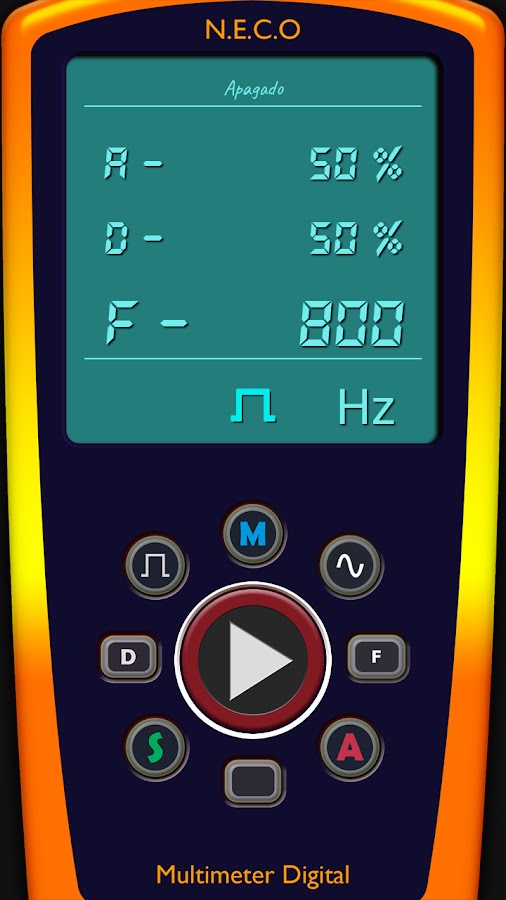

8 — Добавлен звуковой генератор с частотой от 20 до 20000 герц.!
9 — Добавлен калькулатор цветового кода сопротивлений!

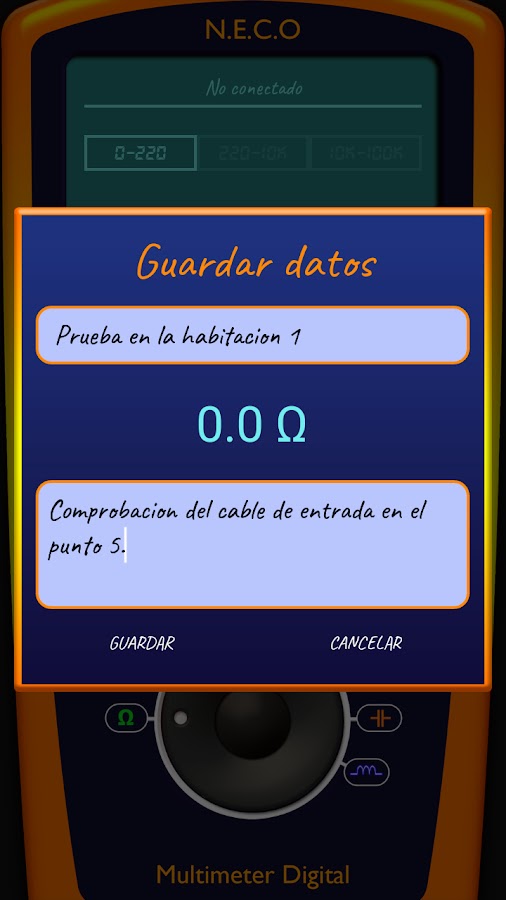

10 — Добавлено сохранение данных!!

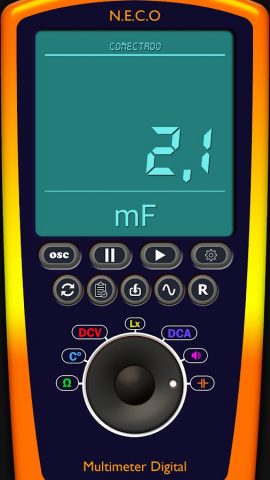

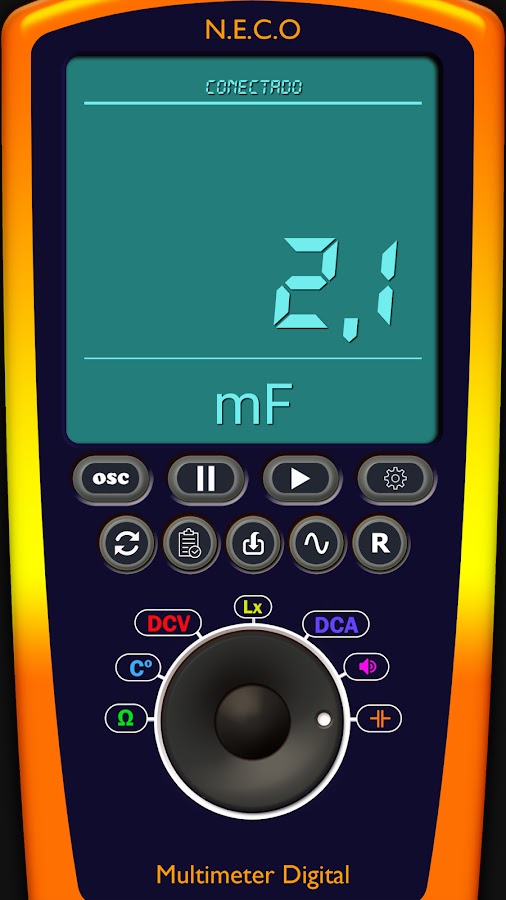

11 — Добавлено измерение емкости конденсаторов от 1нФ до 10000 мФ !
11 — Частое добавление новых функций!
12 — Измеритель индуктивности катушек!
Мультиметр/Осциллограф очень прост в построении нам понадобиться:
1 — Чип ардуино уно или нано
2 — Блютуз модуль HC-05 или HC-06
3 — Датчик температуры TMP36
4 — Несколько сопротивлений.
Для Осциллографа:
1 — Старые наушники с 4 контактами
2 — Конденсатор от от 0.1 мкФ до 1 мкФ
3 — Несколько сопротивлений.

MY WEB PAGE : https://www.neco-desarrollo.es

Видео по использовании Осциллографа:
https://youtu.be/MsRwX9qJ64Y
СКАЧИВАЕМ СХЕМУ ПО СБОРКЕ:
http://neco-desarrollo.es/arduino-multimetro
СКАЧИВАЕМ СКЕТЧ ДЛЯ АРДУИНО ЗДЕСЬ:
http://neco-desarrollo.es/arduino-multimetro

MY WEB PAGE:
www.neco-desarrollo.es

Советы по улучшению точности измерений!
1 — Замерьте напряжение на пине «5v» ардуино, после подключения всех компонентов ,так как напряжение обычно немного падает, примерно до 4,8 вольт, замените значение в коде ардуино на точное значение, это важно так как это напряжение для замера сопротивления в случае не точного значения измерение сопротивления будет не совсем точным!
2 — Все значения сопротивлений на схеме и в коде должны быть максимально точными
3 — Припаяйте все соединения для избежания паразитных сопротивлений
Мультиметр/Осциллоскоп/Звукогенератор твой новый помошник в электронике !

Скачайте приложение Мультиметр/Осциллограф для Android бесплатно - последняя версия (1.8.0) уже доступна для установки на ваш телефон или планшет.
